Module d’alimentation
Produits standard
Accessoires pour moteurs TW et TWX

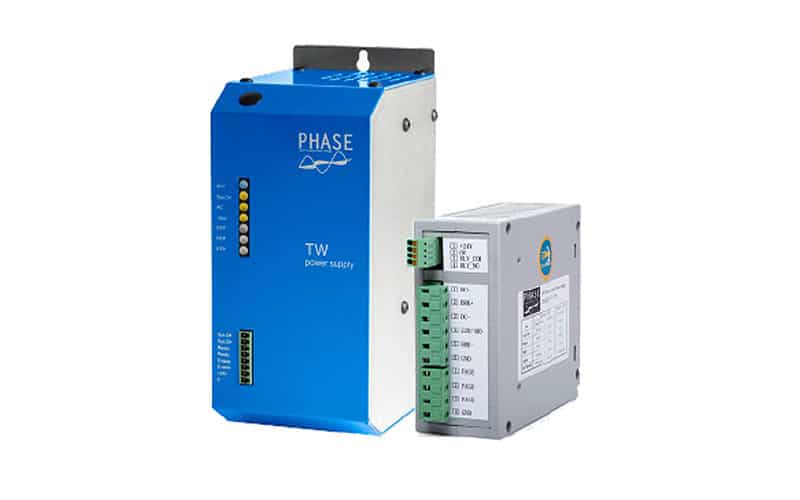

Les modules d’alimentations TW-PSU permettent d’alimenter les systèmes équipés de nos moteurs avec variateur intégré de la gamme TW et TWX.
Ces modules intègrent le circuit de précharge et un circuit de freinage. Ils permettrent d’alimenter en courant continu (310 Vdc ou 540 Vdc) les moteurs TW.
Alimentation principale
Alimentation triphasée ou monophasée
Protection
Désaturation du freinage, surtension, surintensité et surtempérature
Module d'alimentation Size 1
| PX1.001.4 | |||
|---|---|---|---|
| Main Power | 220VAc Single Phase | 220Vac Three Phase | 380Vac Three Phase |
| Rated Output Voltage | 310Vdc | 560Vdc | |
| Rated Output Power | 500W | 700W | 1.2kW |
| Peak Output Power | 2kW | 2.8kW | 4.8kW |
| Clamping Voltage Value | 375Vdc | 750Vdc | |
| Recommended Braking Resistor | 70Ω | 100Ω | |
| 100W | 300W | ||
| Auxiliary Power Supply | 24Vdc / 0.2A | ||
| Max. Working Temperature | 40°C | ||
Module d'alimentation Size 2
| PX1.010.2 | PX1.015.4 | ||
|---|---|---|---|
| Main Power | 220VAc Single Phase | 220Vac Three Phase | 380Vac Three Phase |
| Rated Output Voltage | 310Vdc | 560Vdc | |
| Rated Output Power | 4kW | 8kW | 15kW |
| Peak Output Power | 5.5kW | 16kW | 30kW |
| Clamping Voltage Value | 375Vdc | 750Vdc | |
| Overload Current | >15A | >27A | >27A |
| Brake Voltage | 400Vdc | 800Vdc | |
| Recommended Braking Resistor | 20Ω | 20Ω | |
| 1000W | 1000W | ||
| Auxiliary Power Supply | 24V , 2A | 24V , 2A | |
