U3 Ventilation forcée

Produits standard

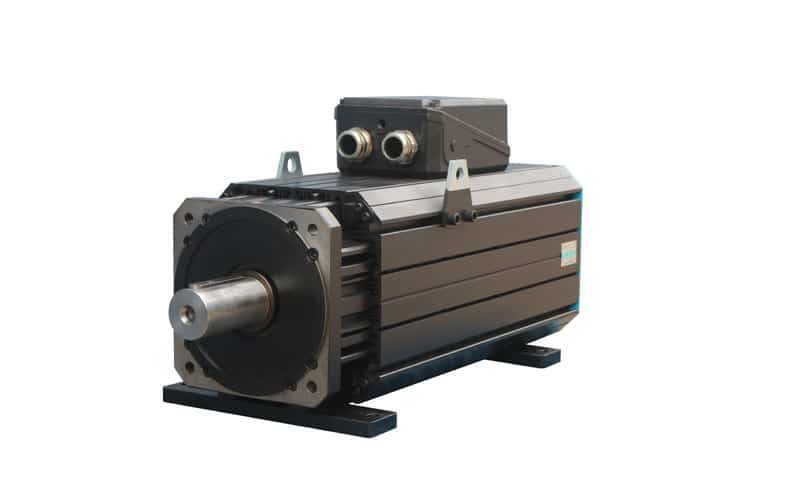

Servomoteur refroidi par ventilation forcée

Servomoteurs à haute dynamique refroidis par ventilateur Couple S1 de 28 Nm à 900 Nm

La série de servomoteurs haute performance ULTRACT 3, fabriquée dans la nouvelle usine de Phase Motion Control spécialisée dans les servomoteurs haute performance, est basée sur la dernière génération d’aimants en terres rares et intègre la technologie brevetée d’assemblage des aimants de surface de Phase, ce qui confère aux moteurs la plus haute densité de couple.

Air convection cooling servo motor

COMMENT CHOISIR LE BON MOTEUR

OUTIL DE CONCEPTION PRÉLIMINAIRE DU MOTEUR

OUTIL DE CONCEPTION PRÉLIMINAIRE DU MOTEUR

CONFIGURATEUR U3

Overview

Couple S1 de 28 Nm à 900 Nm

Icône

U3 Servo Motors 2.82 MB 8386 téléchargements

...
Icône

CE Directive U3 358.92 KB 6231 téléchargements

Declaration of Conformity ...
Icône

U318F70 4.72 MB 5750 téléchargements

...
Icône

U318F35 2.33 MB 5808 téléchargements

...
Icône

U313W40 21.45 MB 5973 téléchargements

...
Icône

U313W20 41.05 MB 6156 téléchargements

...
Icône

U313W10 18.68 MB 6037 téléchargements

...
Icône

U313N40 4.90 MB 5728 téléchargements

...
Icône

U313N20 7.70 MB 5615 téléchargements

...

Hardware configuration

Model Motor type Flange
[mm]
Ext. Shaft Ø x L
[mm]
Total Length [mm] Total Length with brake or inertia [mm] Stall Torque [Nm] Vitesse Nominale [rpm] Couple Nominal [Nm] Rated Current [A]

U307F

20

165

24x50

356

406

30

2000 28 11,8
3000 26,5 15,6
4000 24,5 19,8

30

165

28x60

406

456

46

2000 42,5 17,4
3000 41,6 23,7
4000 37 28,5

40

165

32x60

456

506

62

2000 57,5 25,2
3000 55 32,2
4000 51 38,5

U310F

4

224

42x82

399

404

45

1000 42 10,3
2000 42 17
3000 38 22,3

7

224

42x82

411

476

90

1000 74 18,3
2000 72 33
3000 70 48

10

224

42x82

483

548

130

1000 100 22,5
2000 97 42,5
3000 95 58,6

13

224

42x82

555

620

170

1000 149 34,5
2000 142 61
3000 135 82

U313F

0

292

48k6x110

460

540

150

1000 145 31
2000 135 57
3000 130 82

20

292

48k6x110

567

647

280

1000 270 59
2000 260 127
3000 240 156

30

292

55m6x140

674

654

410

1000 400 87
2000 380 165
3000 350 228

40

292

55m6x140

781

861

540

1000 510 124
2000 480 235
3000 460 299

U318F

35

400

60x140

700

-

500

1000 520 92
2000 420 148

70

400

80x170

892

-

1000

1000 890 157
2000 790 278

100

400

80x170

1020

-

1270

1000 1150 228
2000 900 n.a.
